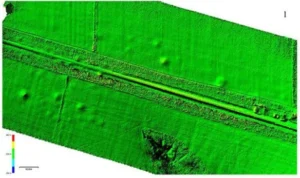

Mapa wysokości uzyskana z danych dronowych to specjalny rodzaj mapy, na której różnice wysokości terenu są zakodowane przy użyciu kolorów.
Wyżej położone obszary zazwyczaj oznacza się odcieniami żółtego, czerwonego i brązowego, natomiast obniżenia terenu — barwami zielonymi i niebieskimi.

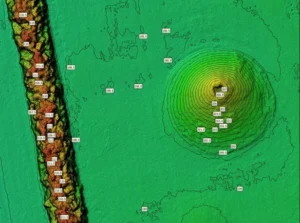

Takie mapy zwykle posiadają legendę – skalę kolorów odpowiadającą konkretnym wysokościom. Na mapie wysokości mogą być również naniesione izolinie (linie łączące punkty o tej samej wysokości). Na izoliniach można umieścić dokładne wartości wysokości w metrach.
Podczas analizy mikrorzeźby terenu mapę wysokości można dodatkowo przetworzyć, aby wzmocnić niewielkie różnice wysokości, co ułatwia wizualną interpretację ukształtowania terenu i dostrzeganie nawet minimalnych zmian w rzeźbie.

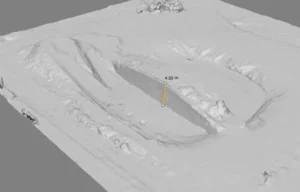

Tworzenie modeli 3D za pomocą drona
Poligonalny model 3D może zostać wygenerowany na podstawie zdjęć wykonanych dronem. Taki model ma formę wektorową, dzięki czemu można go łatwo importować do profesjonalnych programów do pracy z obiektami trójwymiarowymi, takich jak 3ds Max, Cinema4D, AutoCAD czy inne aplikacje CAD/GIS.
Model 3D stworzony na podstawie danych fotogrametrycznych posiada dokładne odniesienie do współrzędnych GPS, co umożliwia wykonywanie precyzyjnych pomiarów terenowych.
Możliwości modeli 3D tworzonych dronem
- wykonywanie pomiarów liniowych z wysoką dokładnością,
- obliczanie faktycznej powierzchni z uwzględnieniem rzeźby terenu,

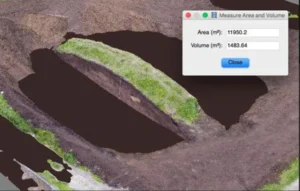

- możliwość wyznaczania objętości (np. nasypów, wykopów, hałd),
- szybki i precyzyjny inwentaryzacyjny pomiar otwartych składowisk materiałów sypkich.
Poligonalne modele 3D z drona są szczególnie przydatne w budownictwie, geodezji, górnictwie odkrywkowym, planowaniu przestrzennym oraz analizach inżynierskich.
